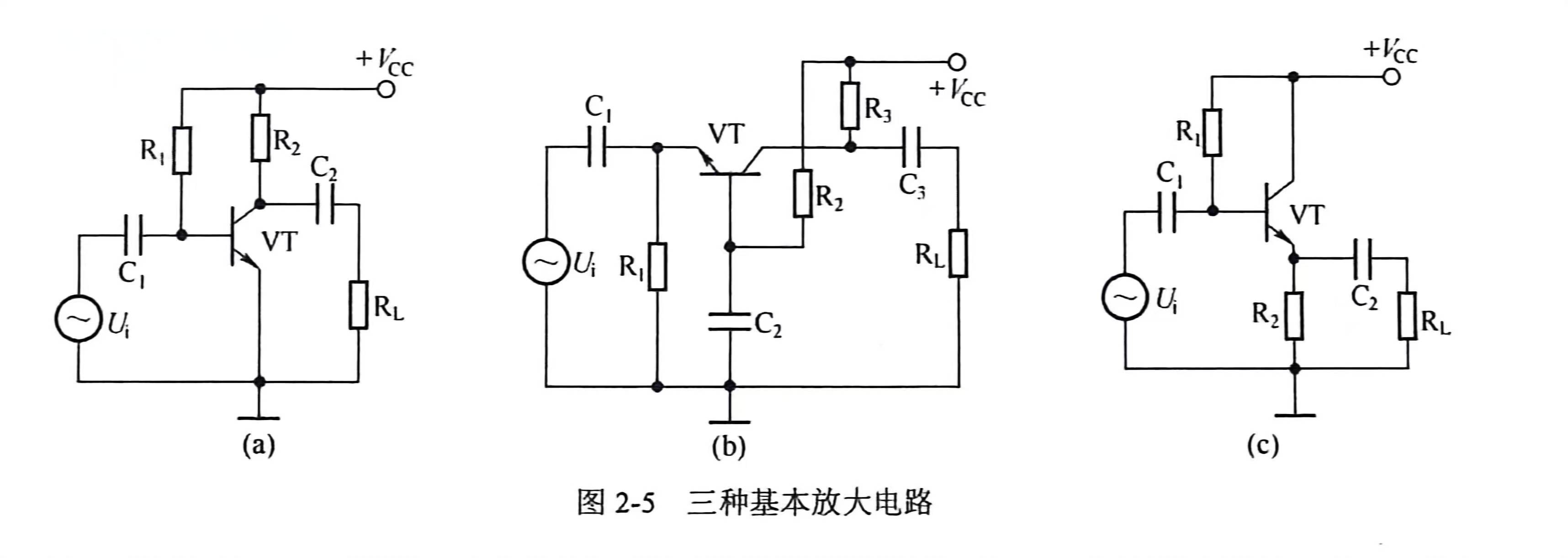

三种基本接法#
共射（图a） 共基（图b）共集（图c）
常见的耦合方式#
直接耦合、阻容耦合、变压器耦合、光电耦合
放大电路性能指标#
输入电阻 $ R_{in}$
：输入端看入的电阻，与信号源内阻无关； 对前级来说是负载电阻
- 输入电阻越大越好，从信号源索取的电流越小，对信号源负担越小
输出电阻 $R_{out}$
：输出端看入的电阻，与负载无关，信号源短路； 对后级来说是电源内阻
电压放大倍数 $\dot{A_u}$
：输出电压与输入电压之比，与负载有关
电流放大倍数 $\dot{A_i}$
：输出电流与输入电流之比，与负载有关
注：输入电压≠信号源电压（存在信号源内阻时）

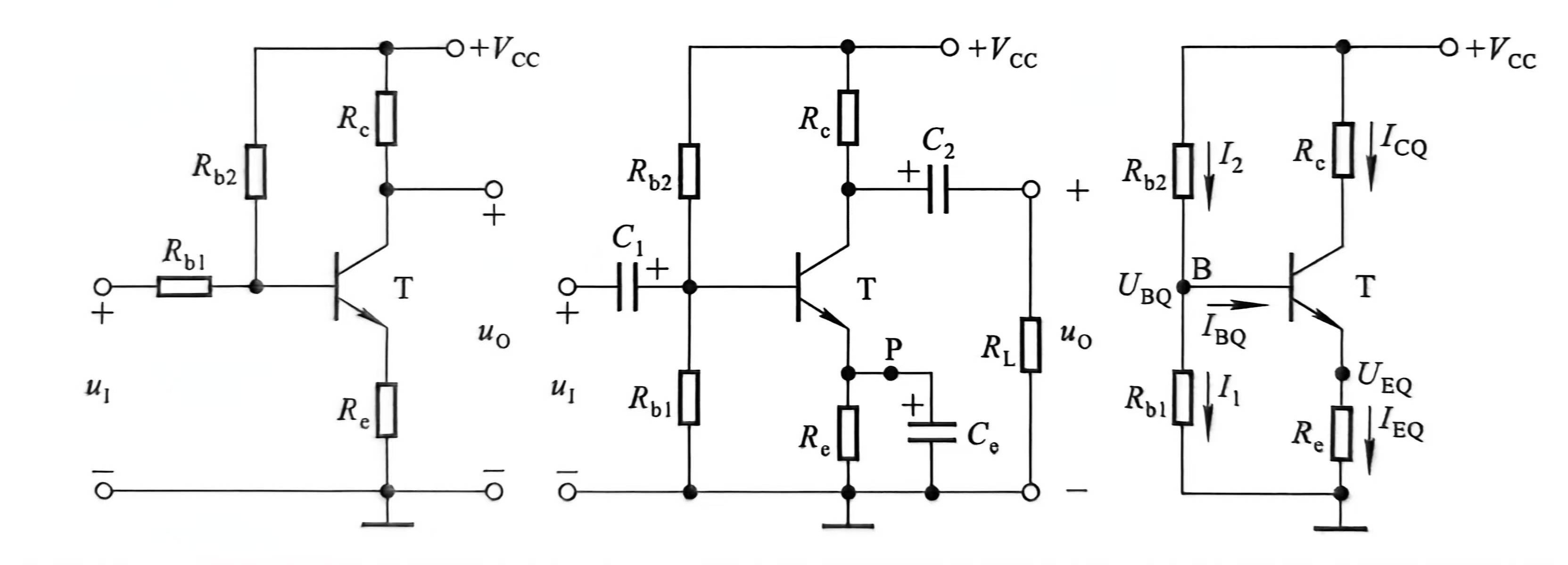

实用共射放大电路静态分析#

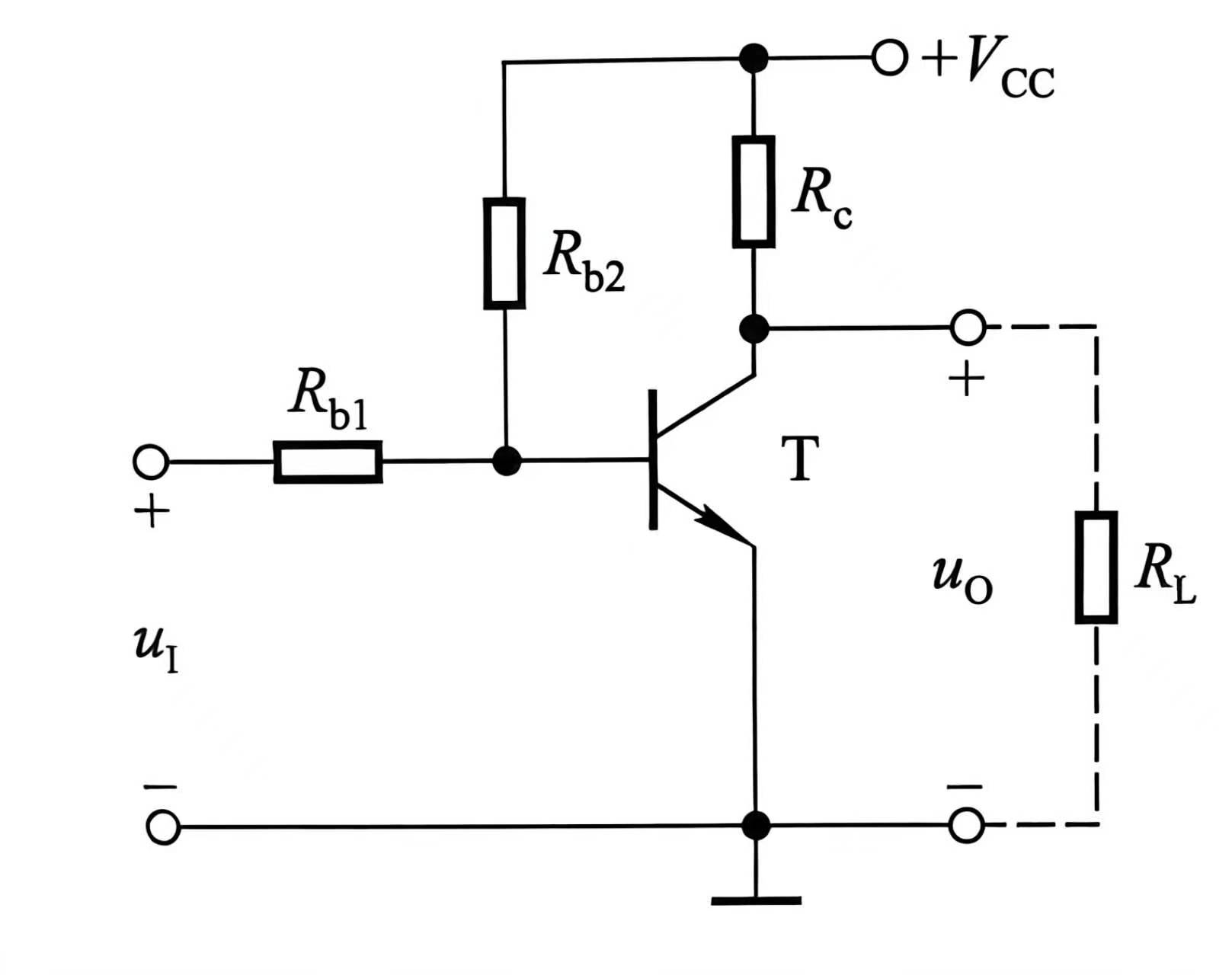

直接耦合电路（图1）：$I_{BQ}=\frac{V_{CC}-U_{BEQ}}{R_{b2}}-\frac{U_{BEQ}}{R_{b1}}$

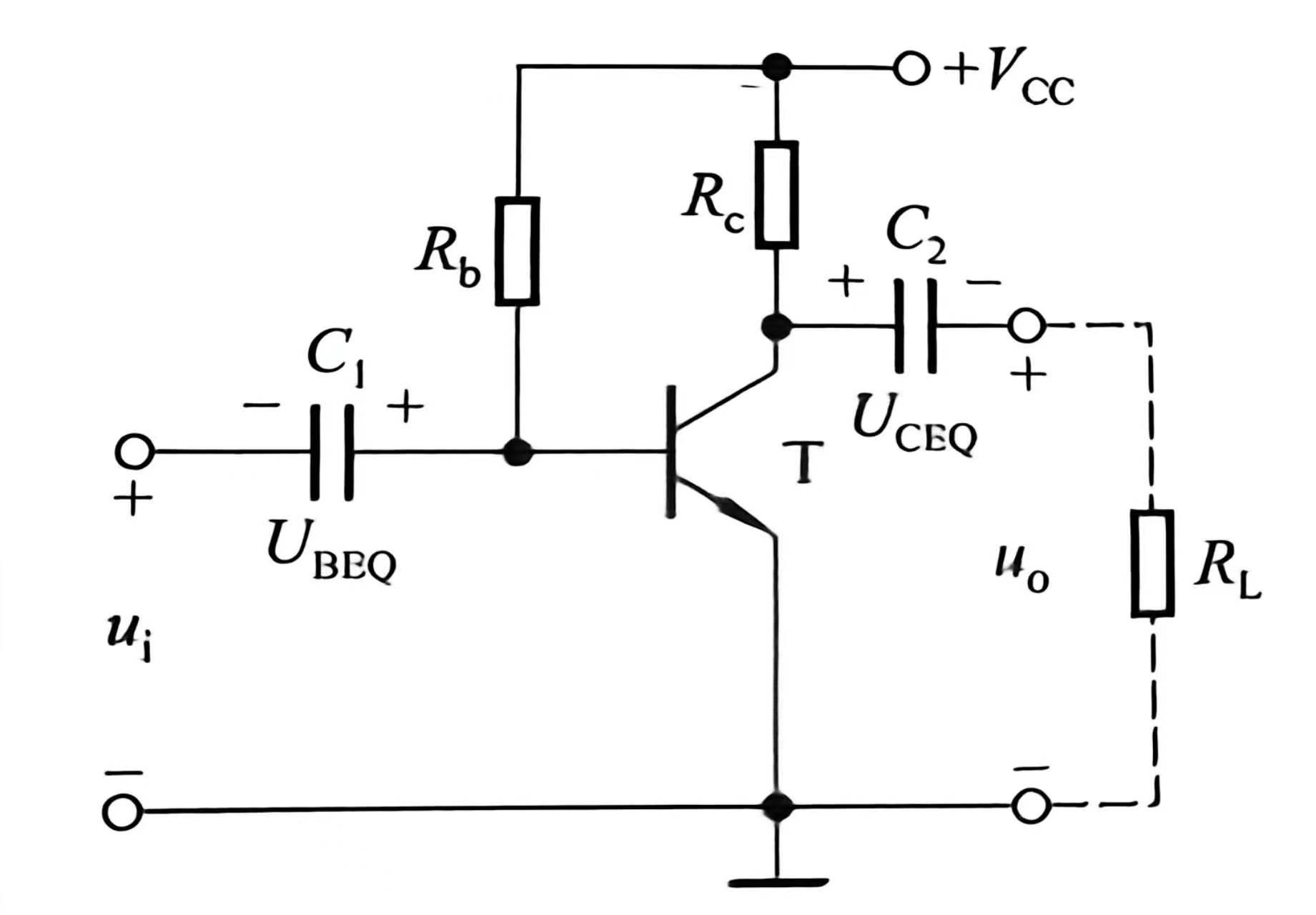

阻容耦合电路（图2）：$I_{BQ}=\frac{V_{CC}-U_{BEQ}}{R_{b}}$

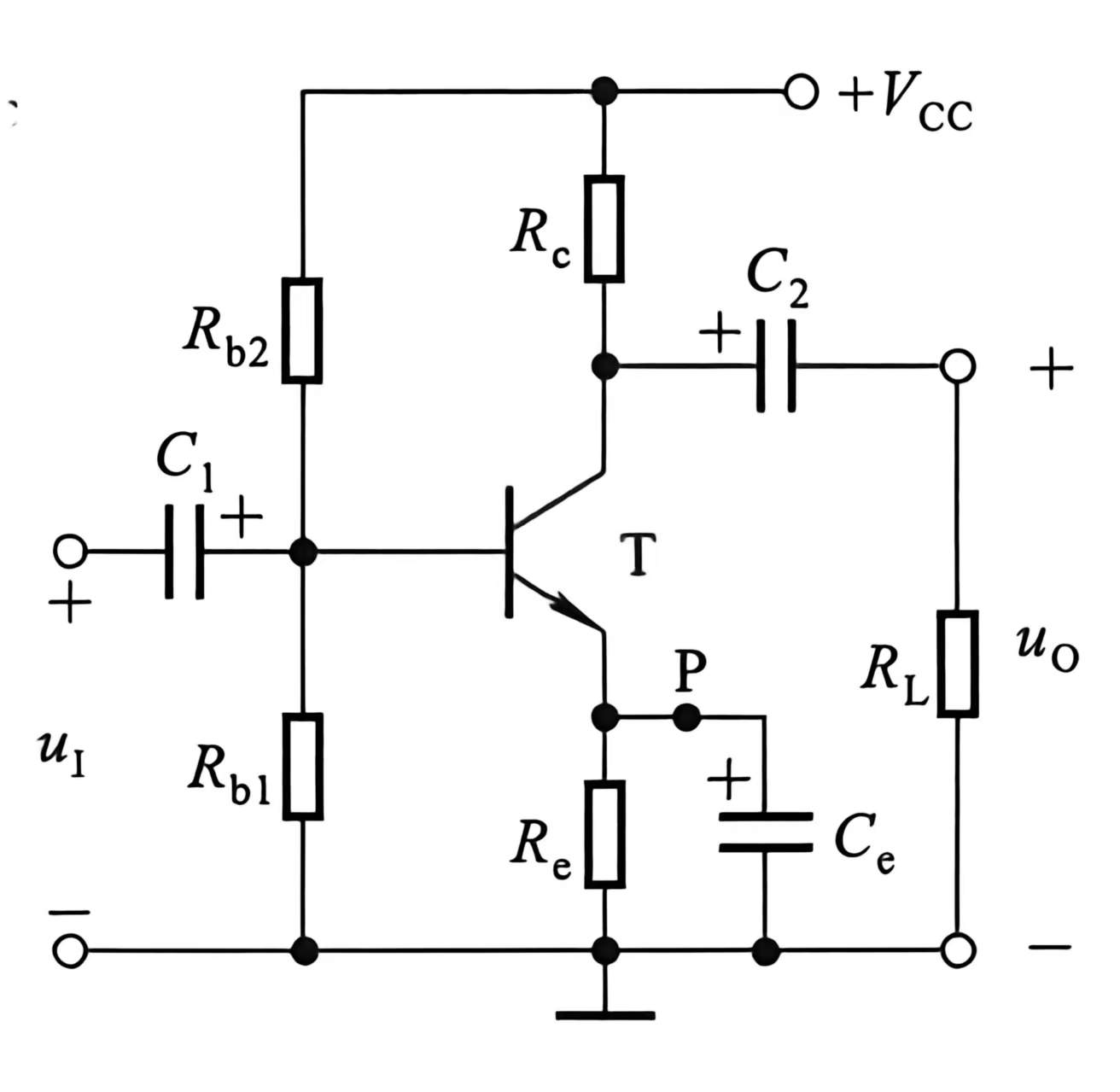

分压偏置阻容耦合电路（图3）：$I_{EQ}=\frac{U_{BQ}-U_{BEQ}}{R_e}$
，$U_{BQ}=\frac{R_{b1}}{R_{b1}+R_{b2}}\cdot V_{CC}$
- $C_1,C_2$
防止前后级直流影响，$R_1,R_2$
用于提供偏置电压，$R_e$
用于稳定工作点，$C_e$
用于消除$R_e$
对放大倍数的削弱
- 分压偏置电路 B与地之间 直流通路，可戴维宁等效 $U_s=\frac{R_{b1}}{R_{b1}+R_{b2}}\cdot V_{CC}$
，$R_{eq}=R_{b1}//R_{b2}$
- 图1与图3直流通路分压偏置效果相同（见下），图1中$R_{b1},R_{b2}$
可按图3 同理放置且电阻不变
直流与交流通路图#
电容：隔直通交，直流通路中电容相当于断路，交流通路中电容相当于短路
交流与直流：
- 交流通路中，直流电源相当于短路
- 直流通路中，交流信号源也相当于短路
微变等效：
- 等效电阻 $r_{be}=r_{bb}'+\frac{U_T}{I_{BQ}}$
，（$U_T\approx 26mV$
）
微变等效电路计算#
$$

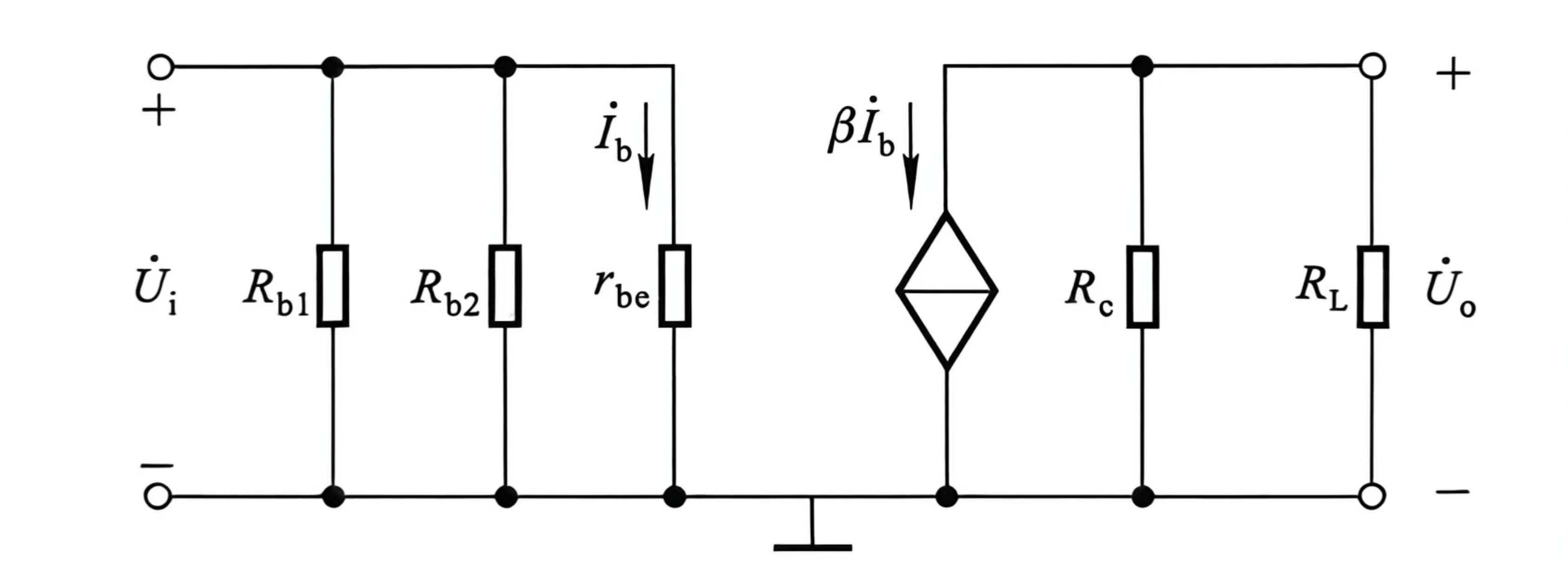

共射\left\{\begin{array}{l}
\dot{A}_u= \frac{\dot{U}_o}{\dot{U}_i} = -\frac{\beta R'_L}{r_{be}} \quad (R'_L = R_c \parallel R_L) \\
R_i = \frac{\dot{U}_i}{\dot{I}_i} = R_b \parallel r_{be} = R_{b1} \parallel R_{b2} \parallel r_{be} \\
R_o = R_c
\end{array}\right.
$$$$

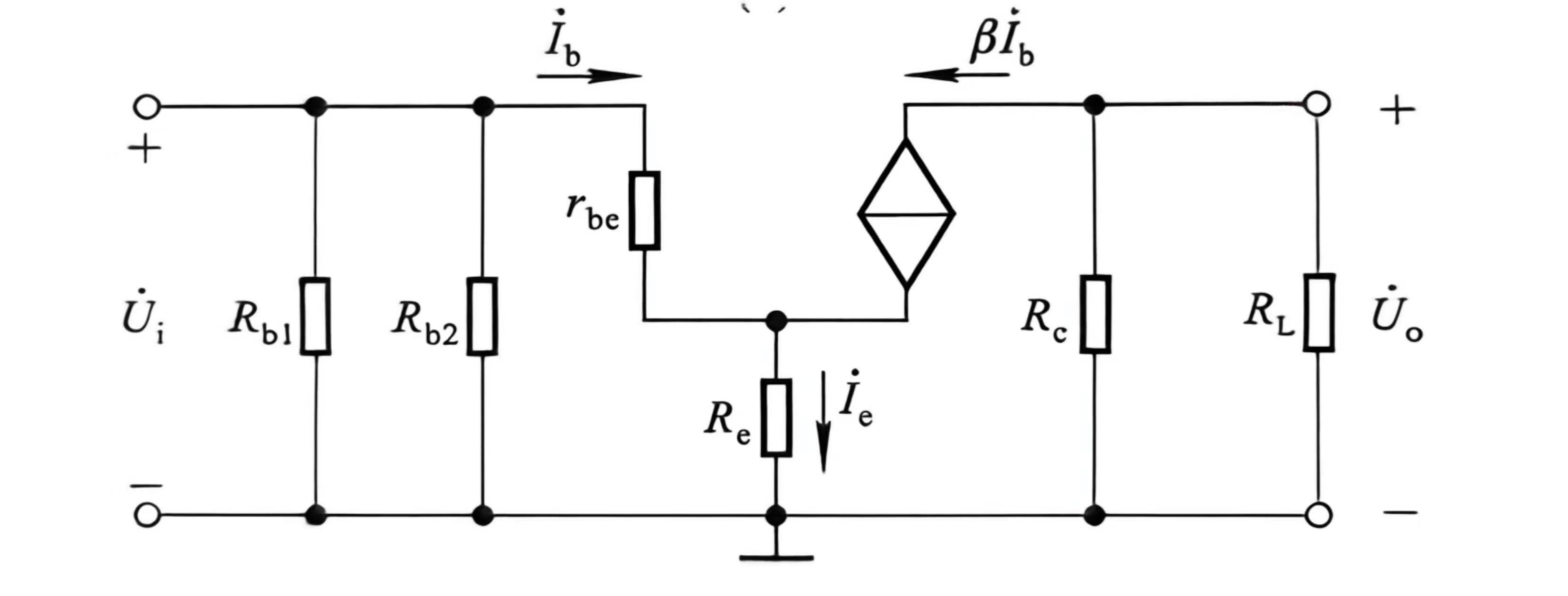

共射\left\{
\begin{aligned}
\dot{A}_u &= \frac{\dot{U}_o}{\dot{U}_i} = -\frac{\beta R'_L}{r_{be} + (1 + \beta) R_e} \quad (R'_L = R_c \parallel R_L) \\
R_i &= \frac{\dot{U}_i}{\dot{I}_i} = R_{b1} \parallel R_{b2} \parallel \left[ r_{be} + (1 + \beta) R_e \right] （局部法求端口电阻）\\
R_o &= R_c（集电极看入等效电阻ro>>R_c）
\end{aligned}
\right.
$$$$

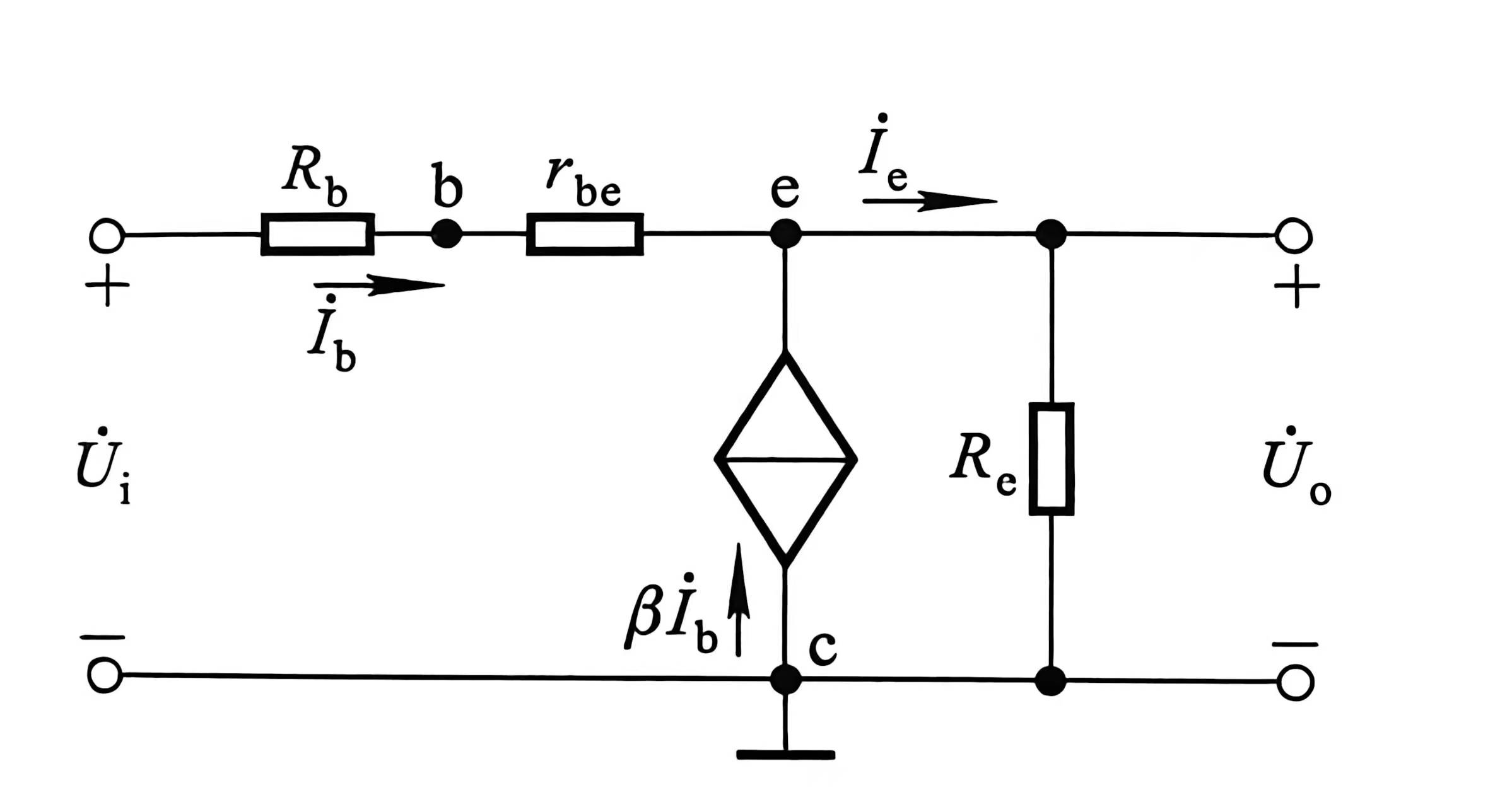

共集\left\{
\begin{aligned}
\dot A_u &=\frac{\dot{U}_o}{\dot{U}_i} =\frac{(1+\beta)R_e}{R_b+r_{be}+(1+\beta)R_e}\\
R_i &=R_b+r_{be}+(1+\beta)R_e（局部法求端口电阻）\\
R_o &=R_e \parallel \frac{R_b+r_{be}}{1+\beta}（局部法求端口电阻）
\end{aligned}
\right.
$$$$

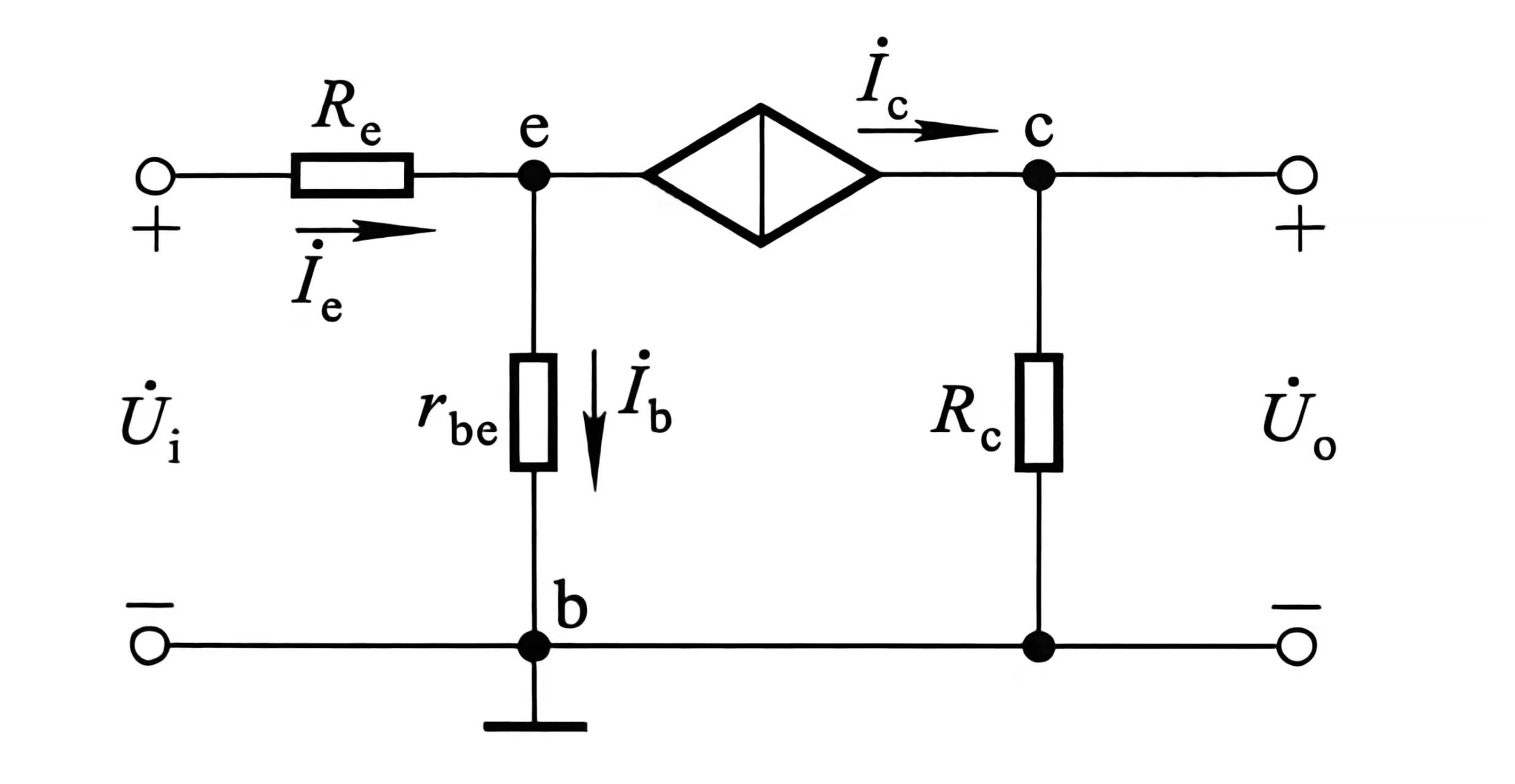

共基\left\{
\begin{aligned}
\dot{A}_u &= \frac{\dot{U}_o}{\dot{U}_i} = \frac{\dot{I}_c R_c}{\dot{I}_e R_e + \dot{I}_b r_{be}} = \frac{\beta R_c}{r_{be} + (1 + \beta) R_e} \\
R_i &= \frac{\dot{U}_i}{\dot{I}_i} = \frac{\dot{U}_i}{\dot{I}_e} = \frac{\dot{I}_e R_e + \dot{I}_b r_{be}}{\dot{I}_e} = R_e + \frac{r_{be}}{1 + \beta} \\
R_o &= R_c（集电极看入等效电阻ro>>R_c）
\end{aligned}
\right.
$$
