电流源#

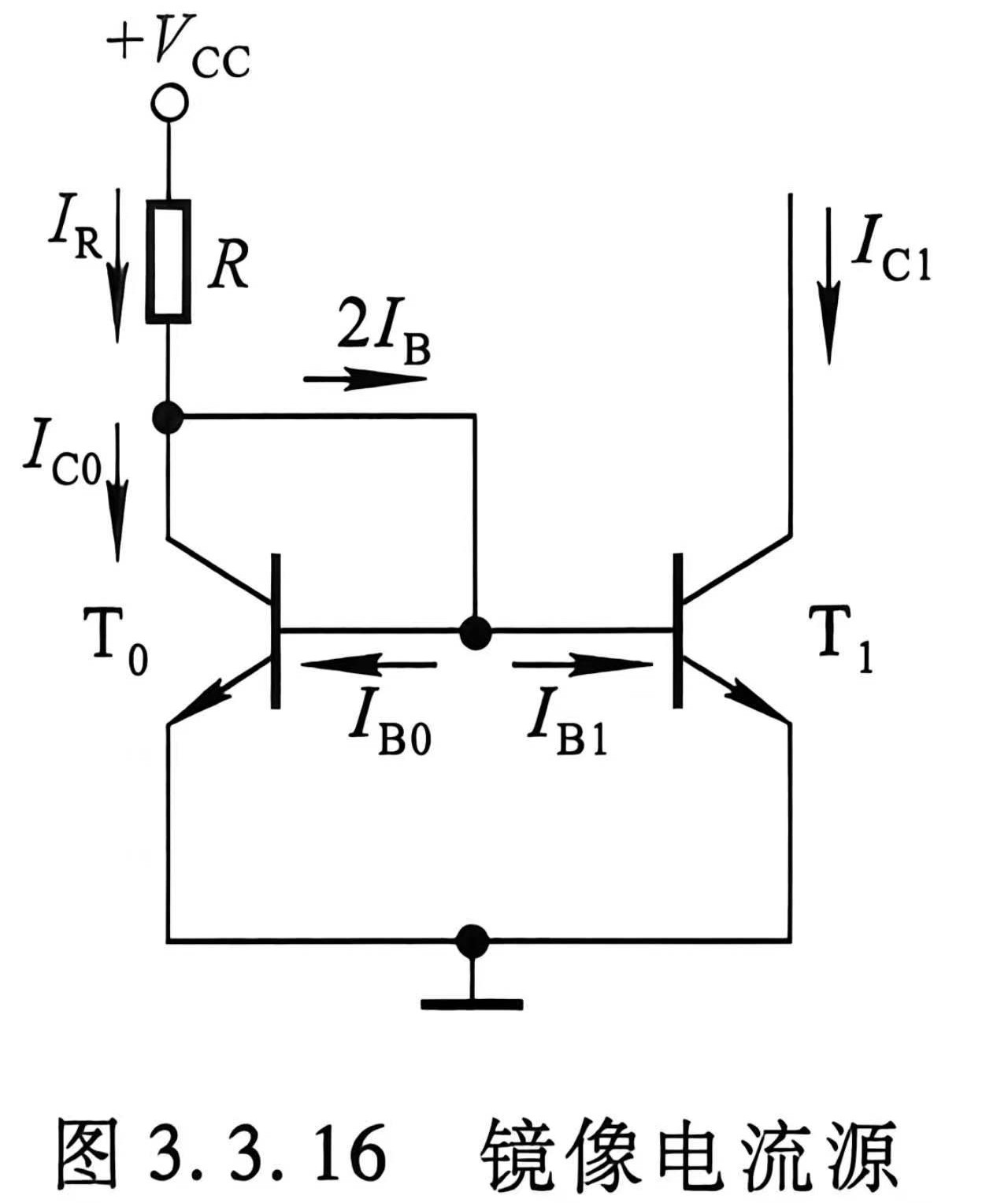

镜像电流源：$I_R=\frac{V_{CC}-V_{BE}}{R}$ ， $I_{C1}=\frac{\beta}{\beta+2}I_R\approx I_R$

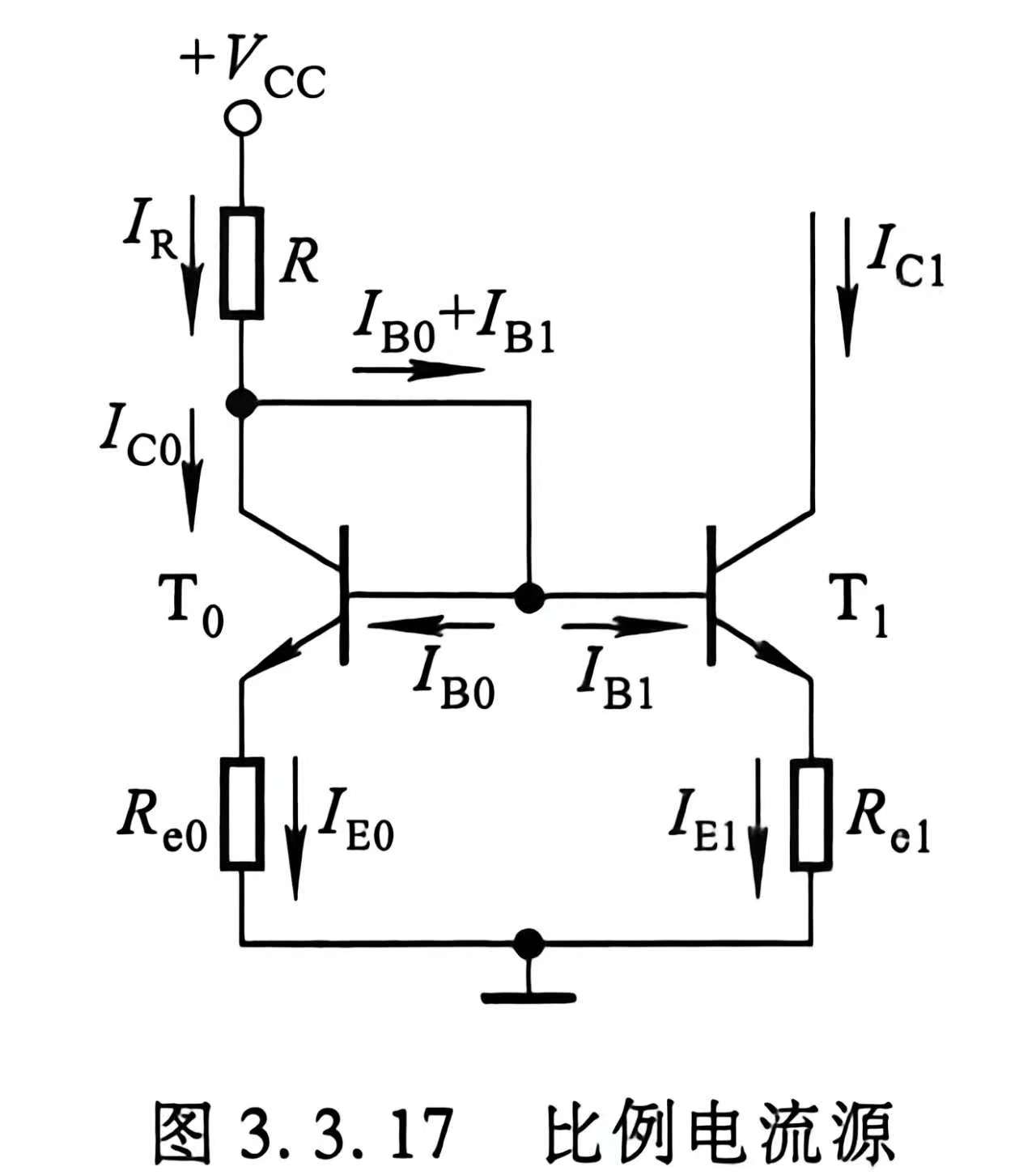

比例电流源：$I_R=\frac{V_{CC}-V_{BE}}{R+R_{e0}}$ ， $\frac{I_{C1}}{I_R}=\frac{R_{e0}}{R_{e1}}$

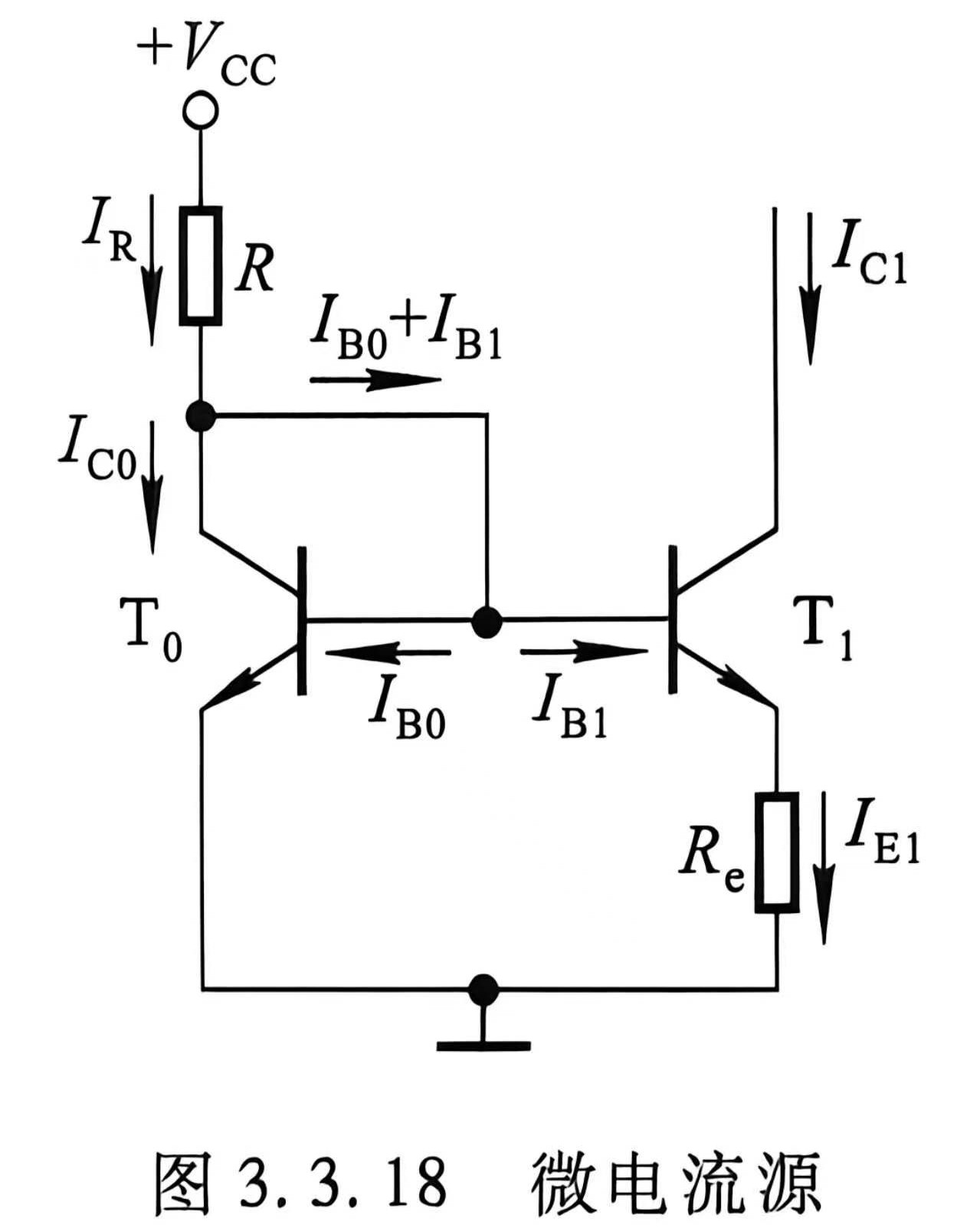

微电流源：$I_{C1}\approx I_{E1}=\frac{V_{BE0}-V_{BE1}}{R_{e}}$ , $I_R=\frac{V_{CC}-V_{BE0}}{R}$

差分放大电路性能指标#

差模放大倍数 $\dot{A_{ud}}=\frac{u_{od}}{u_{Id}}$ （输入电压不砍半）

共模放大倍数 $\dot{A_{uc}}=\frac{u_{oc}}{u_{Ic}}$

共模抑制比 $K_{CMR}=\left|\frac{\dot{A_{ud}}}{\dot{A_{uc}}}\right|$

输入、输出电阻以共射电路分析即可

注：输入电压≠信号源电压（存在信号源内阻时）

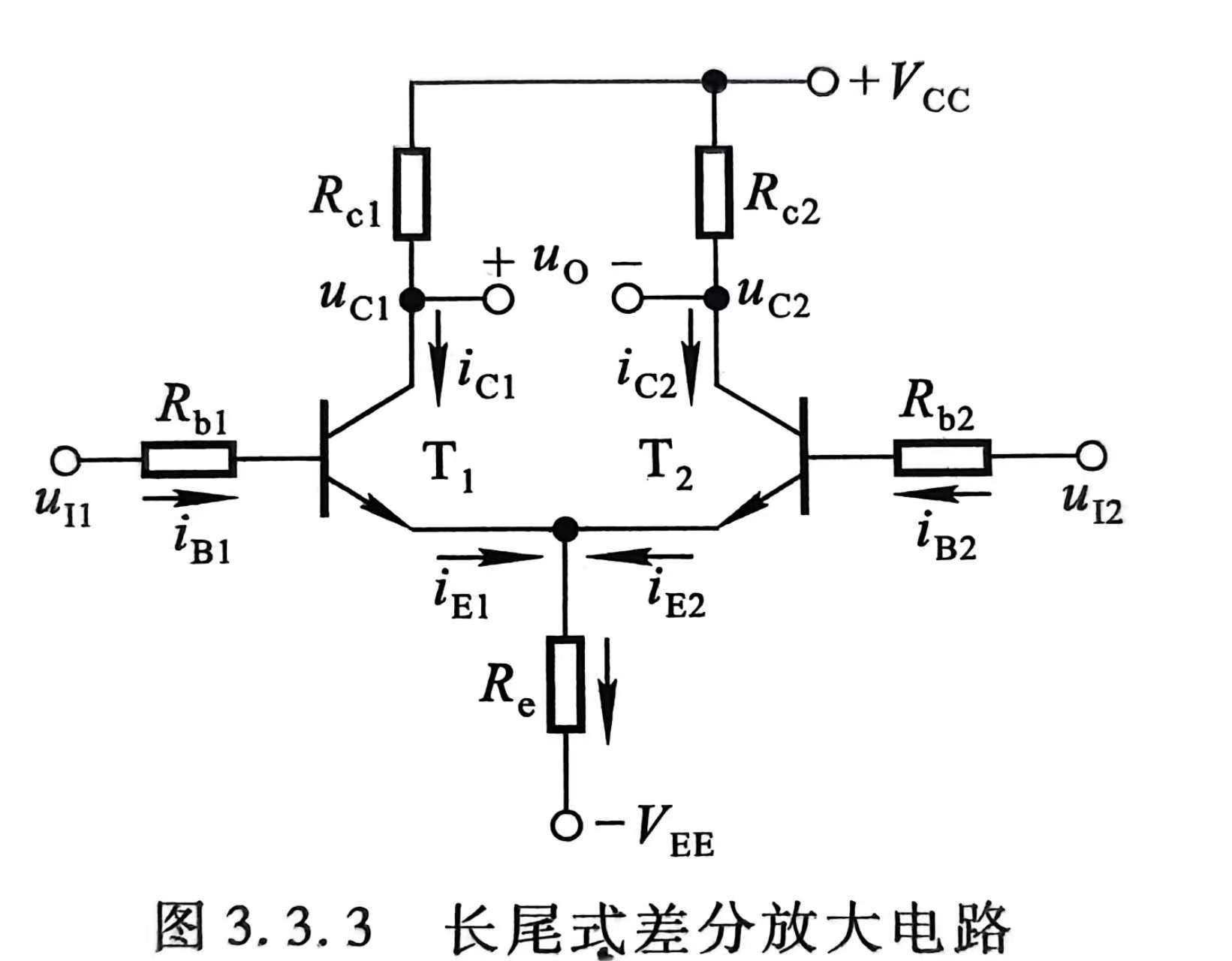

差分放大电路静态分析#

• $-V_{EE}用于设定静态工作点$ ，以共射电路计算即可
• $R_e用于稳定静态工作点$

差分放大电路差模输入#

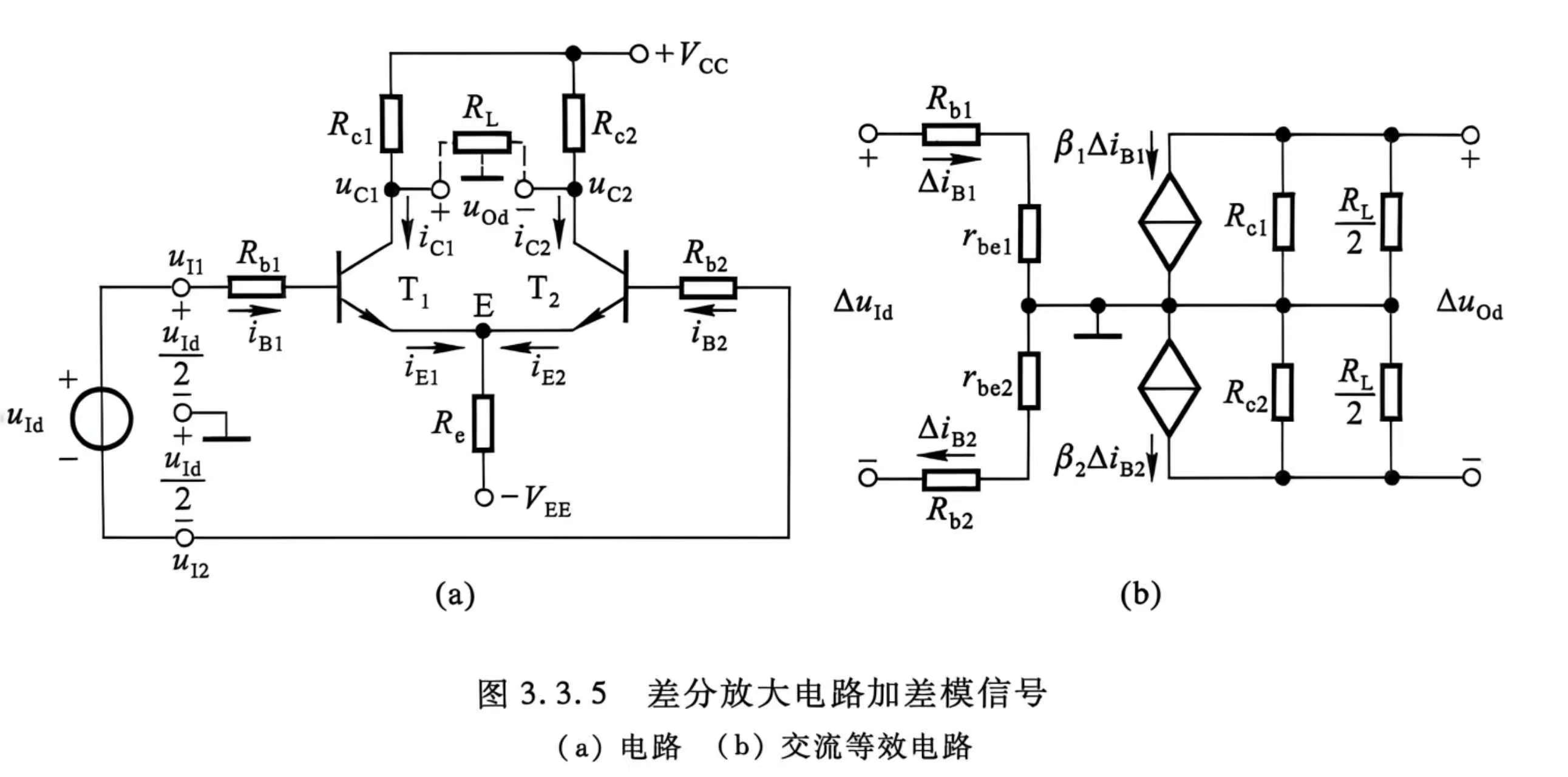

• 两输入端输入等大相反的电压 $\frac{u_{Id}}{2}$
• 差模双端、单端输出均不为 0
• 交流分析中$R_e$ 相当于短路；若$R_e$ 替换为电流源，微变等效电路中相当于短路

差分放大电路共模输入#

• 两输入端输入相同电压 $u_{Ic}$
• 共模双端输出为 0（$\dot{A}_{uc}=0$ ）；共模单端输出不为 0 （$\dot{A}_{uc}\neq0$ ）

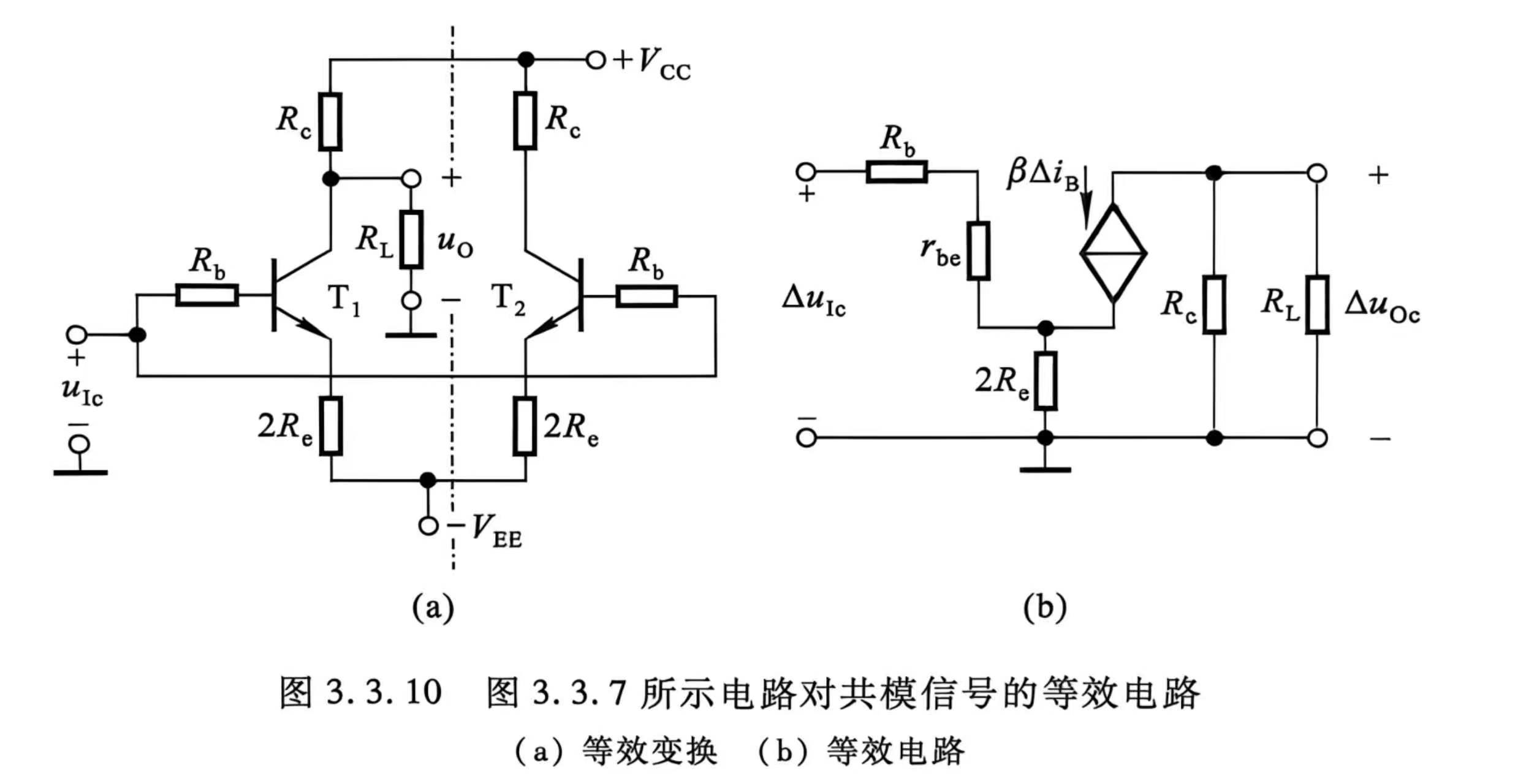

• 等效射极电阻为 $2R_e$ ；若$R_e$ 替换为电流源，微变等效电路中相当于断路

单端输入差分放大电路#

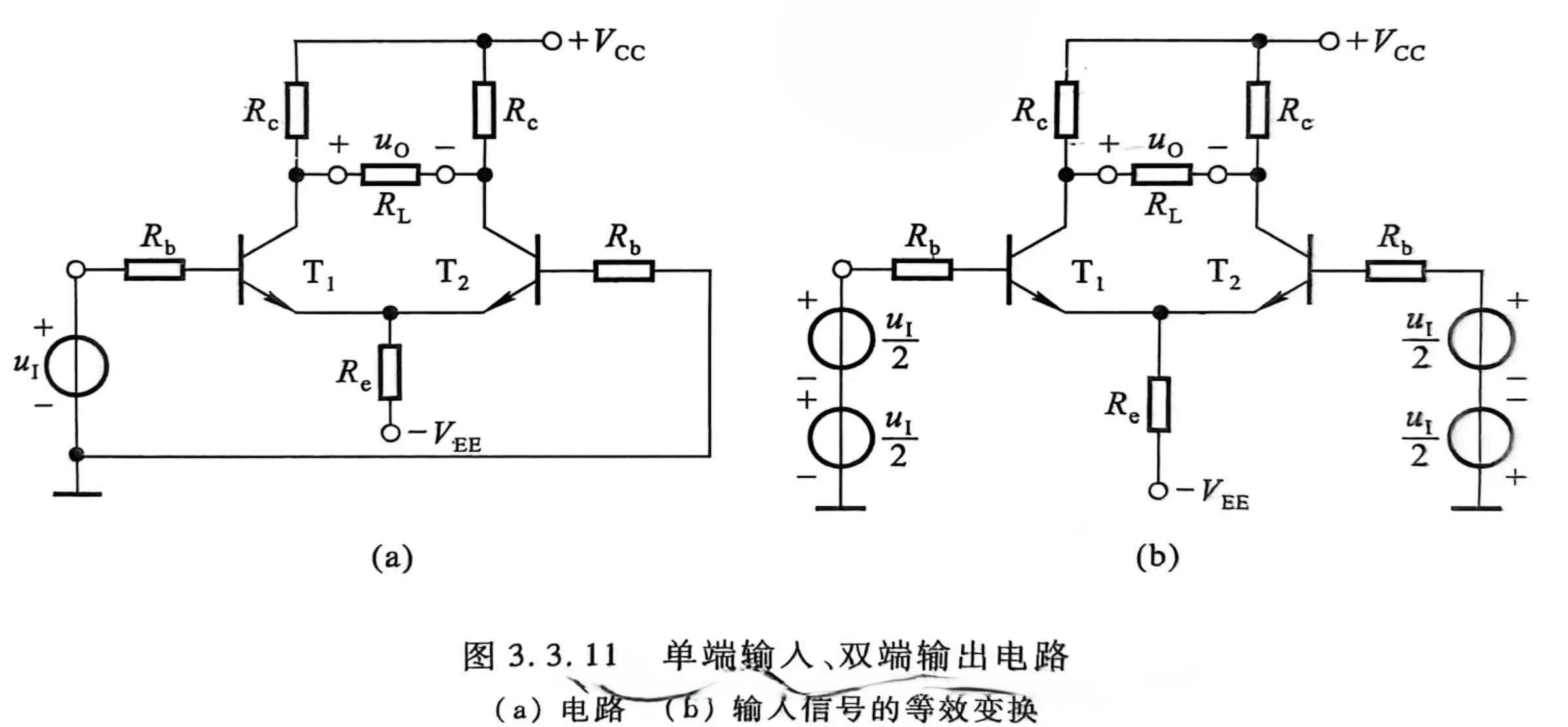

• 单端输入电路可等效为共模输入 $\frac{u_{I}}{2}$ 与差模输入 $u_{I}$ 叠加
