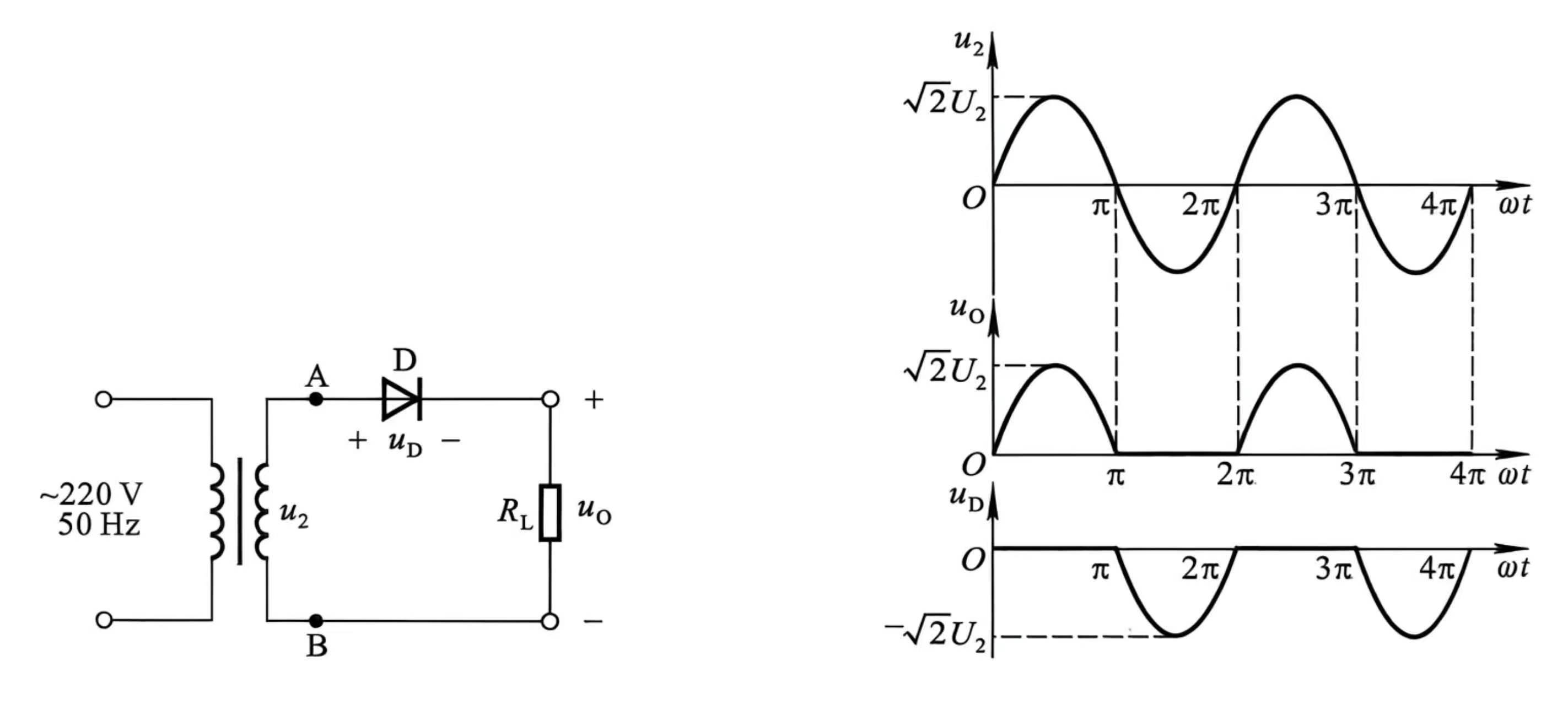

单相半波整流电路#
$$
U_{2M}=\sqrt{2}U_2\\
U_O=0.45U_2\\
I_O=\frac{0.45U_2}{R_L}

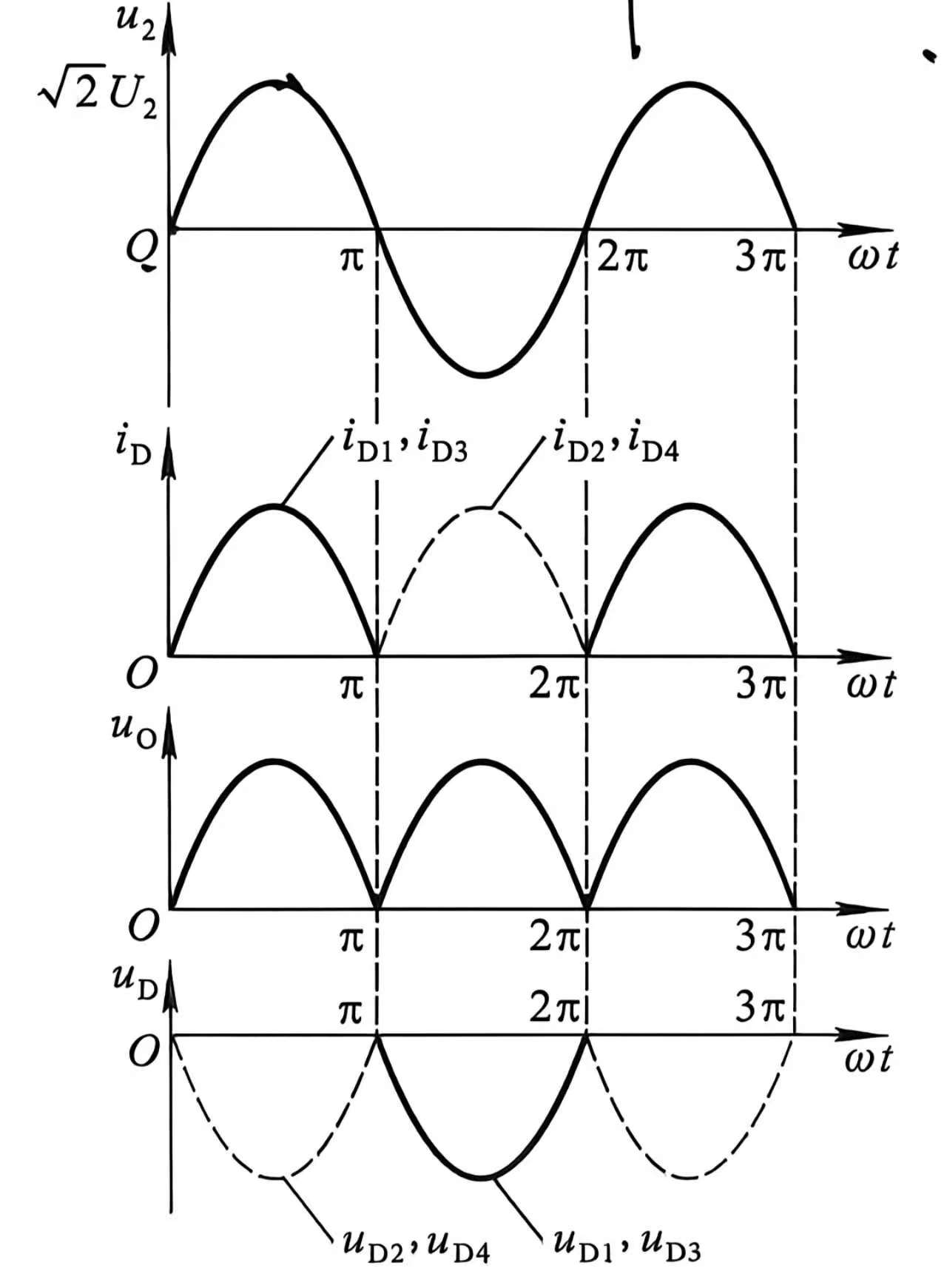

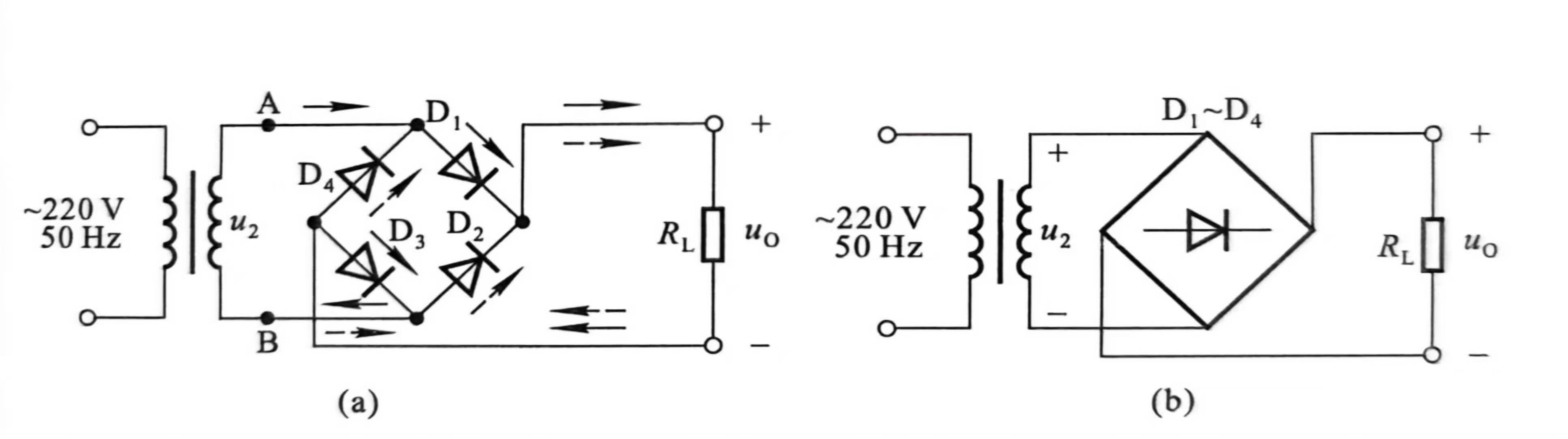

$$单相桥式整流电路#
$$
U_O=0.9U_2\\
I_D=\frac{I_O}{2}=\frac{0.45U_2}{R_L}

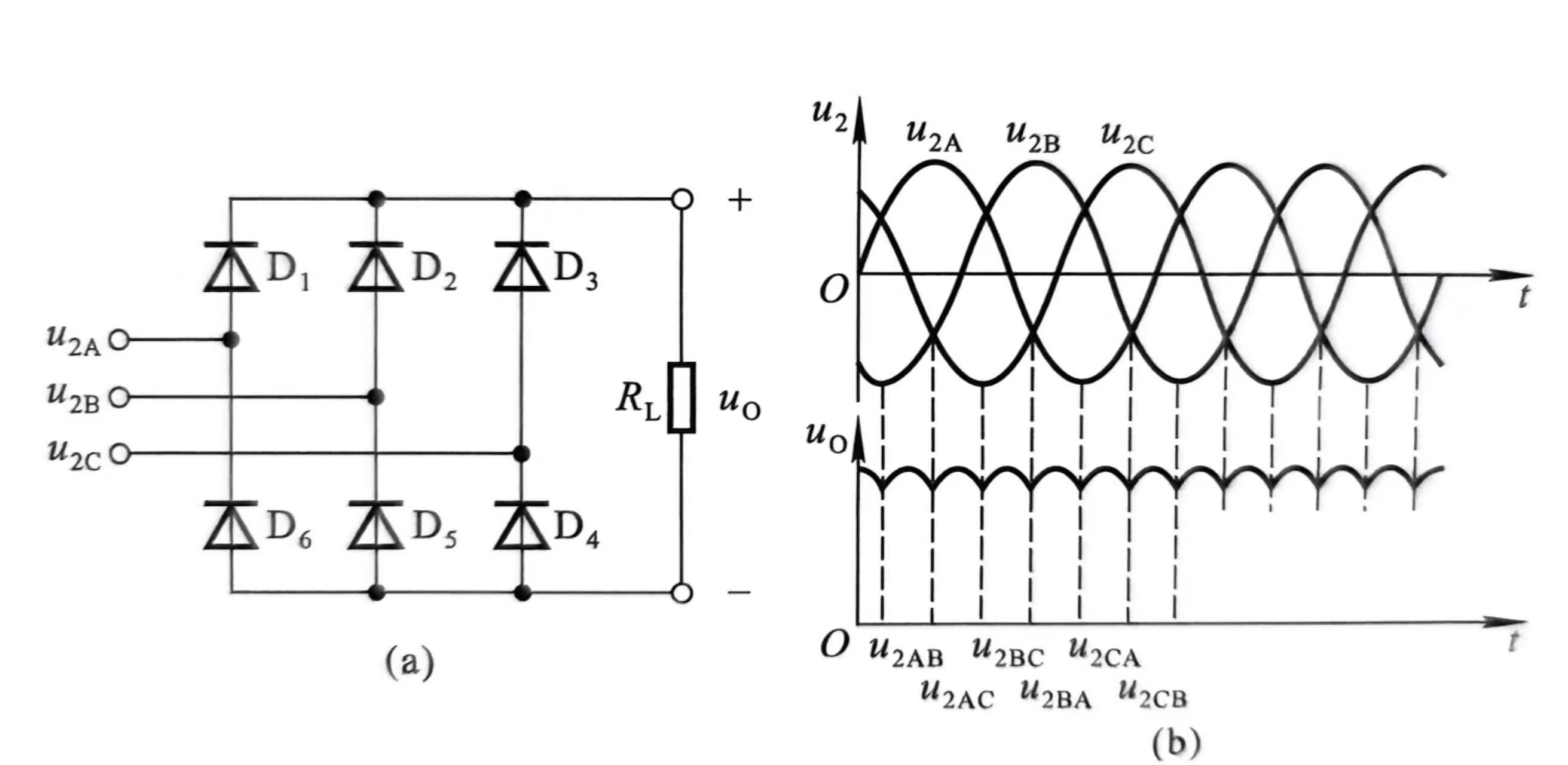

$$三相整流电路#
滤波电路#
$$

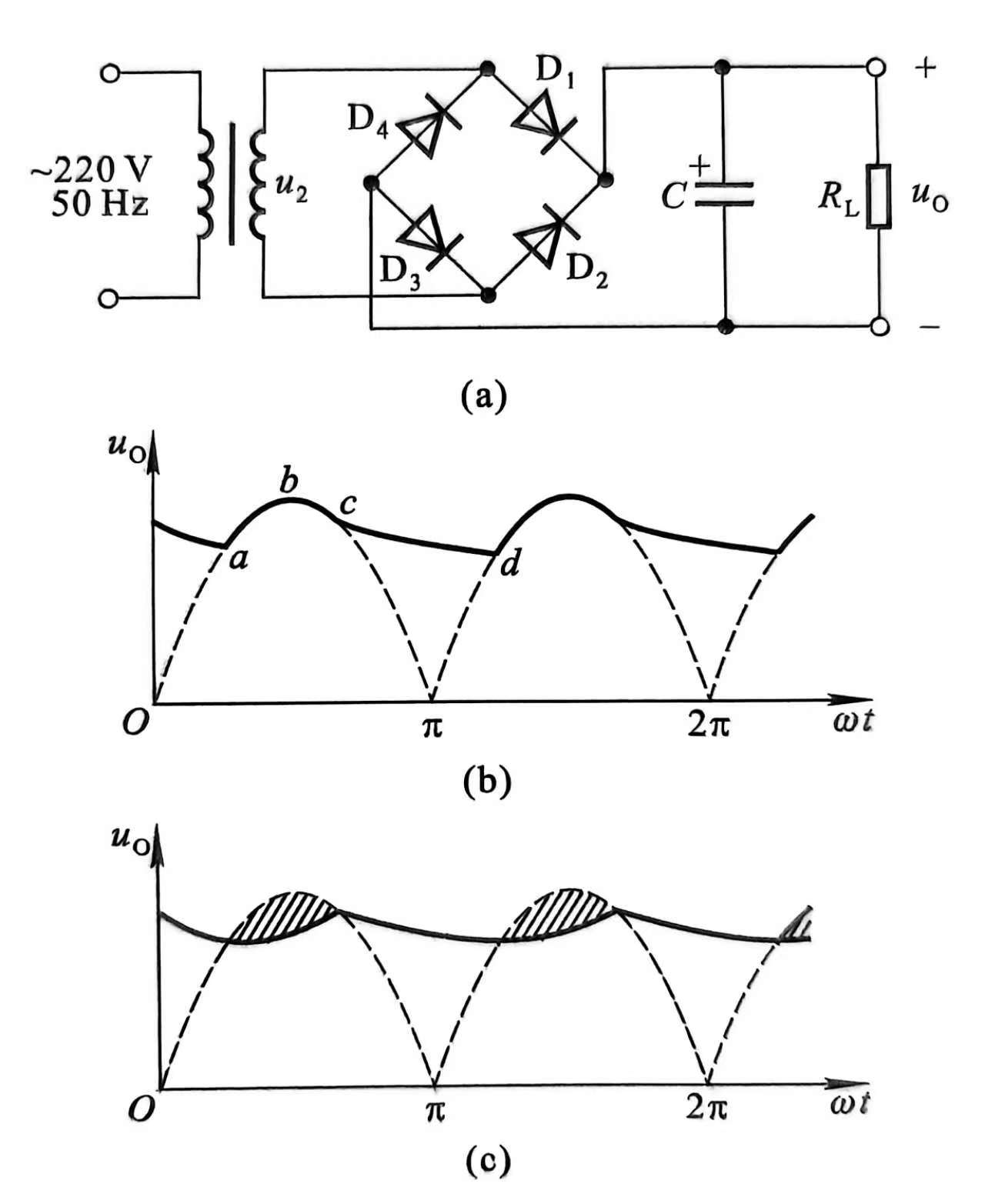

电容滤波：U_O=1.2U_2
$$$$

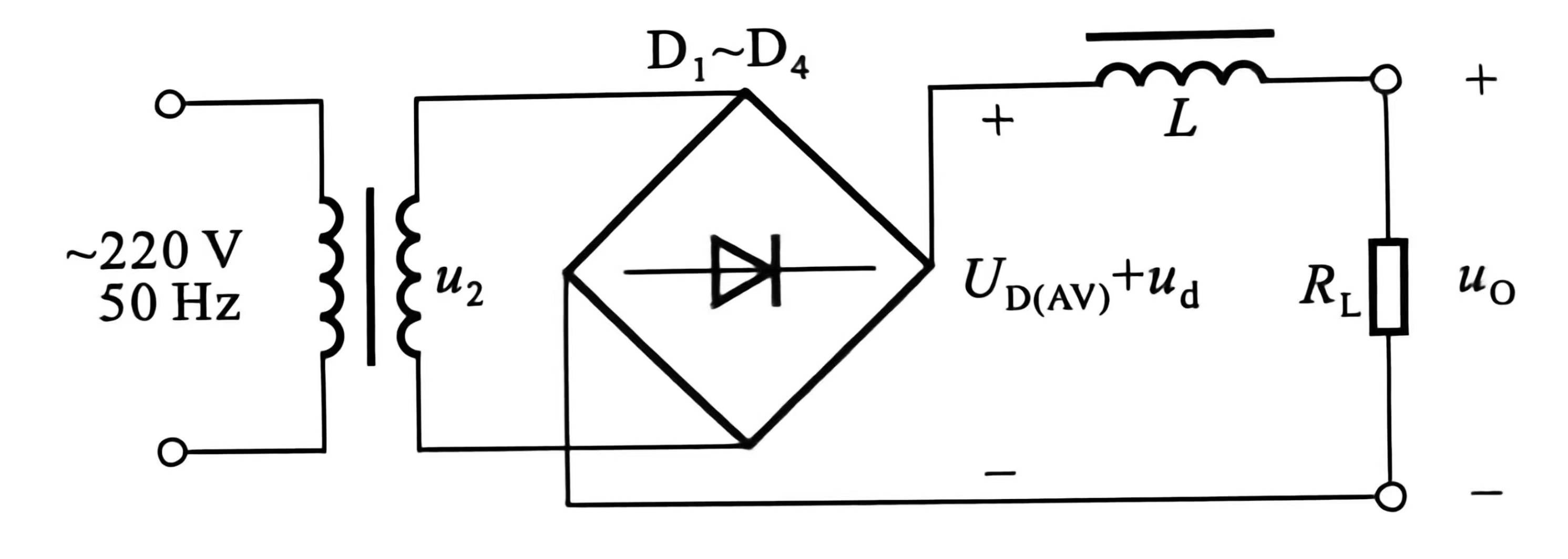

电感滤波：U_O=0.9U_2
$$稳压电路#
$$

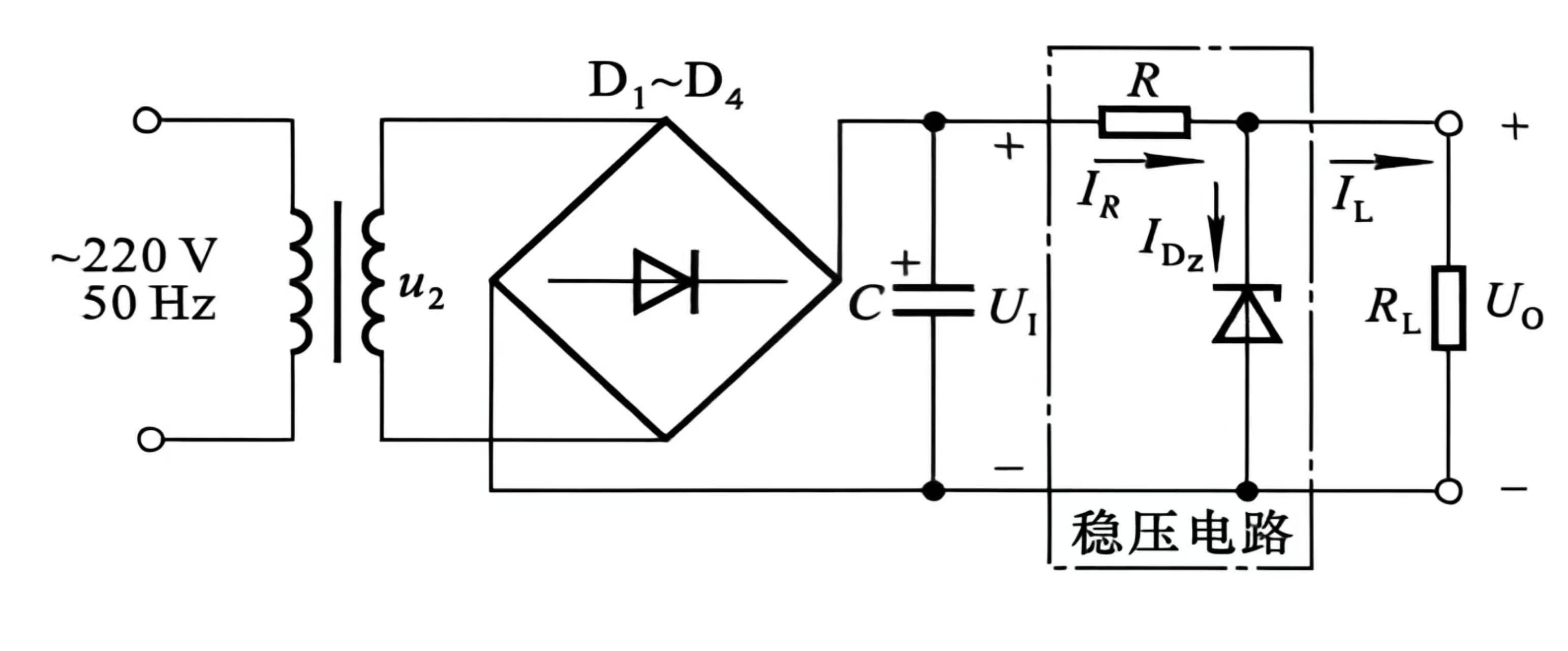

二极管稳压电路
$$$$

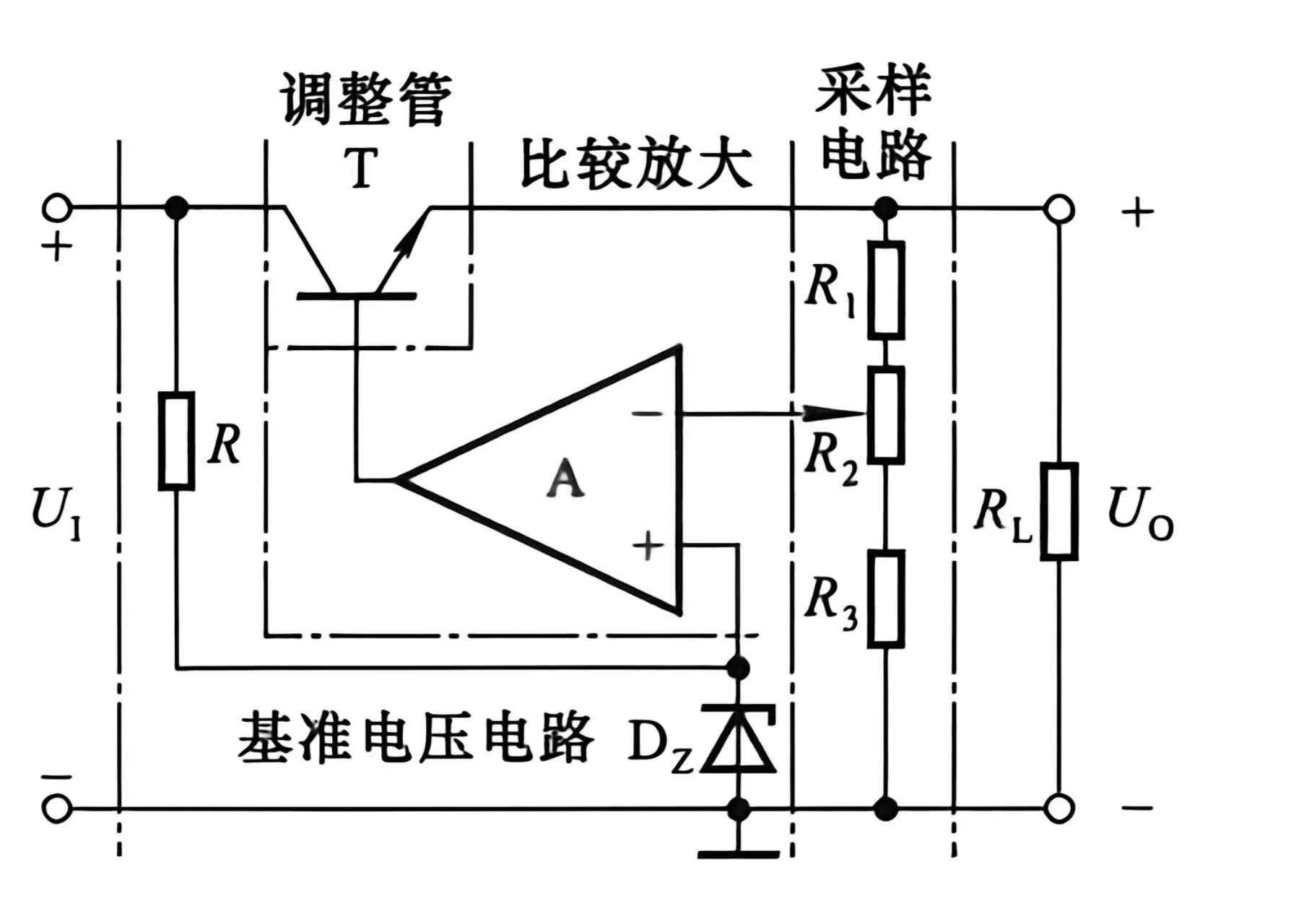

串联稳压电路
$$$$
U_O=\frac{R_1+R_2+R_3}{R_2''+R_3}\cdot U_{REF}\\
\ \\
U_O调节范围：(\frac{R_1+R_2+R_3}{R_2+R_3}\cdot U_{REF},\frac{R_1+R_2+R_3}{R_3}\cdot U_{REF})
$$
